直感アンプ塾: 回路変更 初段&ドライバ段

さて、さらに改善すべく回路を見直した。

主な変更点は、

(1)初段の動作点を、80V 7mA(ユニットあたり) に
(2)ドライバー段の電流を約2倍のユニットあたり5mAに
(3)ドライバー段の ”カソード-プレート間電圧”を80Vに

変更理由は、

(A)初段はロードラインのなるべくリニアリティーの良い低電圧の領域を使った方が良いと思われるから。
(B)ドライブ段は、各ユニットを流れる電流を増やし、また”カソード-プレート間電圧”を下げて、なるべくリニアリティーの良い領域を使った方が良いと思われるから。

だんだん回路変更に慣れてきて、今回は一発で予定どうりの電圧配分に出来た。真空管アンプは非常に論理的に設計できることがわかった。





音はすばらしく良くなった。重厚感が凄い。かつ繊細で伸び伸び感もある。4B-STを超えたかな?まだ少し荒さがあるかな? 今度じっくり聞き比べてみよう。

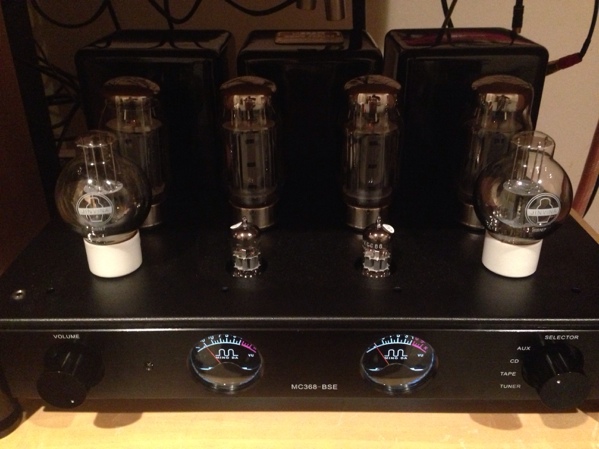

何故か今回は、6SN7はJINVINAの玉葱球の方が深みがあって良かった。それぞれ得意な電流領域があるのか?
管球に合わせたベストなセッティングがあるのかもしれない。不思議だ。 真空管アンプは楽しい! これでいよいよ真空管探しの旅に出られそうだ。

なお、何度も繰り返して言うが、この設計手法だと出力段の最大出力は出ないかもしれない。わざと動作点を低電圧側に寄せているので、先にドライブ段が歪んでしまうかも知れないから。だが、そんな事より良い音が得られる方が大事だ。
